(RSM-DCT(D)型)钻孔电视成像仪
更新时间:2021-09-21 14:06:08

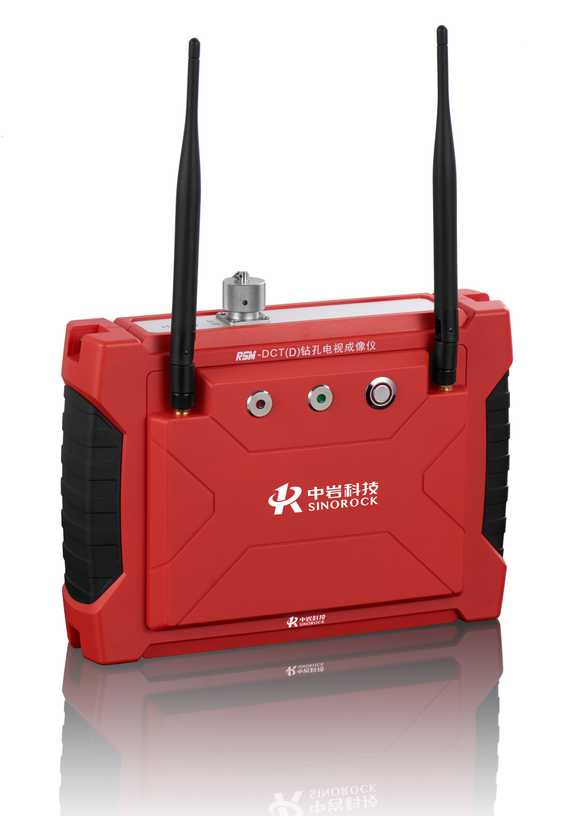

产品简介:RSM-DCT(D)钻孔电视成像仪使用高清数字摄像机的探头,实时观察钻芯孔孔内或者预应力管桩内壁情况,记录并展开探头有效图像范围内...
产品简介:
RSM-DCT(D)钻孔电视成像仪使用高清数字摄像机的探头,实时观察钻芯孔孔内或者预应力管桩内壁情况,记录并展开探头有效图像范围内的图像,并且对探头的成像以视频方式进行保存。
产品用途:
Ø 桩基钻孔取芯验证,观察混凝土内空洞、裂隙、离析等缺陷的位置及程度
Ø 观测预应力管桩桩内的各种异常和缺陷, 查看接头情况,定量分析桩身质量:破碎面积,断裂及裂缝位置、长度、宽度及走向等
Ø 观测钻孔中地质体的各种特征及细微构造,如地层岩性、岩石结构、断层、裂隙、夹层、岩溶等,编录地质柱状图
Ø 观察地下管道内容物,定量分析管道质量:破碎面积,断裂及裂隙位置、长度、宽度及走向等
符合规范:
《基桩孔内摄像检测技术规程》(CECS 253:2009)
《浙江省基桩完整性检测技术规程》(DB 33/T1127-2016)
《广东省建筑地基基础检测规范》(DBJ/T 15-60-2019)
技术特点:
1. 现场边采集边保存的方式,采集完成后图像同步拼接完成;
2. 图像与结果显示采用“所视即所得”的模式,显示与打印结果******一致;
3. 可显示平面展开图,立体柱状图。立体柱状图可360度连续旋转;
4. 探头采用不锈钢外壳,钢化光学玻璃探头罩;
5. 具有双摄像机模式、侧面焦距可变,并能实时、清晰的观察孔壁信号输出图片以及视频;
6. 采用数字高清摄像机,成像清晰度可达到1080p;
7. 无线方式操控主机,无线操控距离可达30m;
8. 配备可拆卸电池,有效保障现场测试时间。
性能指标:
RSM-DCT(D) 钻孔电视成像仪 | |||
主控模式 | 平板电脑无线控制 | 供电方式 | 锂电池 |
主控系统 | Windows7及以上 | 续航时间 | ≥10小时 |
60型摄像机像素 | 200W像素 | / | / |
60型探头外径 | 60mm | 98型探头外径 | 98mm |
图像分辨率 | 1920*1080 | 主机尺寸 | 250X180X70 mm |
视频帧率 | 25帧/秒 | 主机重量 | 1.8kg |
工作电压 | 7.4V±10% | 探头承压 | 3MPa |
适应孔径 | Φ60mm~Φ400mm | ******提升速度 | 10m/min |
方位角矫正 | 有 | ******测试孔深 | 300m |
序号 | 名 称 | 数 量 | 规格型号 |
1 | 钻孔电视成像仪主机 (含电源充电器1个) |
1台 | RSM-DCT(D) |
2 | 钻孔电视探头 | 1只 | 60型 |
3 | 手动绞车(含电缆) | 1套 | 100米 |
4 | 提升计数器及连线 | 1套 | 10米 |
5 | 通讯数据线 | 1根 | |
6 | 三角架 | 1个 | |
7 | 固定扳手 | 1个 | |
8 | USB转网口 | 1根 | |
9 | 声波网口通讯线 | 1根 | |
10 | 取孔器 | 1个 | |
11 | U盘 | 1个 | |
12 | 仪器拉杆箱 | 1个 |
